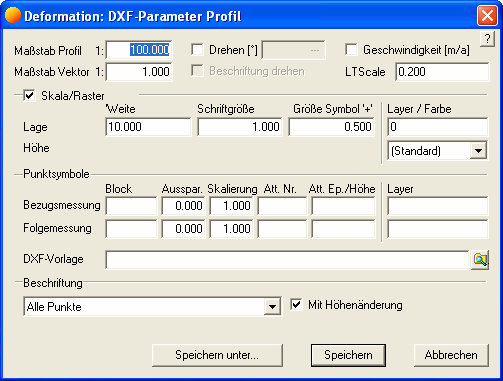

Das Aussehen diese Fensters hängt von der ausgewählten Darstellungsvariante ab:
a) Nivellement:
b) Horizontal, Profil, Vertikal:
Maßstäbe: Der Maßstab für Darstellung der Lage und Deformationsmaßstab.
Drehen: DXF-Ausgabe kann gedreht werden. (Drehsinn wie im AutCAD: Gegen Uhrzeigersinn, Altgrad)
Beschriftung Drehen: Wenn diese Option deaktiviert ist, wird die Beschriftung nicht mitgedreht.
Geschwindigkeit: Um Epochen besser Vergleichen zu können, wird die Geschwindigkeit der Deformation berechnet (Änderung pro Jahr).
LTScale: Globaler Skalierungsfaktor im AutoCAD, der die Skalierung strichlierter Linien steuert.
Skala/Raster:
Steuert beim Nivellement das Gitter und die Weite der Höhenbeschriftung.
Bei den anderen Deformationen wird die Maschenweite des "Hektarnetz", sowie die größe der Kreuzchen gesteuert.
Punktsymbole:
Da beim Nivellement nur Linien gezeichnet werden, gibt es dort diese Einstellung nicht. Bei den anderen Varianten werden die Blöcke für die Referenzepoche und die Folgeepochen gesteuert:
Block ... Name des Blockes (Definiert in Vorlagenzeichnung)
Gr.Sym ... Symbolgröße des Blockes, damit die Linien der Vektoren nicht bis in die Mitte des Symboles reichen.
Att.Nr. ...Name des Attributes für die Punktnummer
Att.Ep./Höhe ... Name des Attributes für die Epoche/Höhenänderung
Layer ... Layer auf dem Block und Attribut liegen (siehe auch Beschriftung).
DXF-Vorlage: DXF-Vorlage mit den Block- und Attributdefinitionen
Beschriftung
Hier kann gewählt werden, welche Punkte beschriftet werden sollen.
Wahlweise kann die Beschriftung (das Attribut) auf dem selben Layer wie das Symbol liegen, oder auf einem Eigenen.
Mit Höhenänderung ... Ist diese Option aktiviert, so wird neben der Epoche noch die Höhenänderung geschrieben. Format: "Epoche/Höhenänderung[mm]"
