Flatten (flatten)
Flacht 2D- und 3D-Objekte ab: Projiziert die Objekte auf die XY-Ebene der aktuellen Ansicht.
Obwohl der Befehl in jeder Ansichtsausrichtung ausgeführt werden kann, ist das Ergebnis nur in einer Draufsicht sinnvoll.

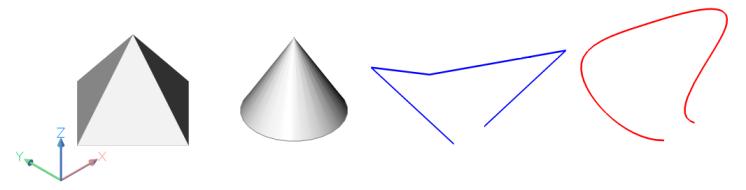

Von links nach rechts: Pyramide, Kegel, 3D-Polylinie, Spline

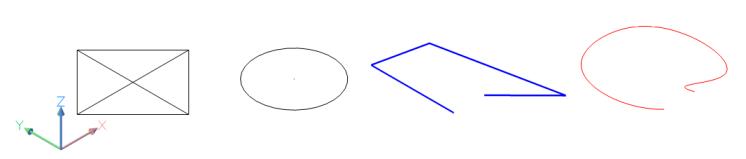

Isometrische Ansicht der Objekte nach Ausführung des Flatten Befehls in der Draufsicht.
Die Pyramide wird mit ihren Diagonalen zu einem Quadrat umgewandelt; Der Kegel wird ein Kreis, mit einem Punkt in der Mitte; Die 3D-Polylinie und der Spline werden in eine 2D-Polylinie umgewandelt.
Zugriff auf den Befehl über
Befehlszeile: flatten
Menü: Ändern | Flach
Werkzeugkasten: Ändern
: flatten
Aufforderung in der Befehlszeile:
Objekte wählen [Erhebung/Ursprung]: Wählen Sie ein oder mehrere Objekte.
Objekte im Satz: 1
Objekte wählen [Erhebung/Ursprung]: Wählen Sie weitere Objekte, oder drücken Sie die Eingabetaste, um die Auswahl von Objekten zu beenden.
Die selektierten Objekte werden abgeflacht.
Befehls Optionen:
| Option | Beschreibung |
| Abzuflachende Objekte wählen | Wählt die Objekte zum Abflachen.
Die Objekte werden auf die XY-Ebene der aktuellen Ansicht projiziert. In der Draufsicht werden die Objekte auf die XY-Ebene des aktuellen Koordinatensystems (WKS oder BKS) projiziert. |
| Neue BKS-Erhebung | Gibt die neue Erhöhung für die 2D-Polylinien im Auswahlsatz an.
Die Erhebung und die Objekthöhe kann mit dem Befehl Erhebung geändert werden. |
| Ursprung | Zusammengesetzte Objekte, wie 3D Volumenkörper, können aufgelöst werden. |
